总结 | 2021年春季学期 2D工程制图实践—AutoCAD第三周小结
无锡普发绘图文具厂   2021-09-18 13:25:02 作者:SystemMaster 来源:
第三周的教学目标:

1. 绘图初始环境设置。包括图形界限,图层、颜色、线型和线宽设置,线型比例设置,绘图精度设置。
2. 通过绘制平面图形学习更多软件功能和命令用法。各例题涉及的新命令和用法包括:
(1)轴。多线样式,删除重复对象,图案填充,多段线绘制箭头。
(2)工字钢断面图。巩固“绘图”和“修改”命令。
(3)槽轮。夹点编辑(回车可在5种方式之间切换,拉伸、移动、旋转、缩放、镜像),面域,并、交、差造型。
(4)凸轮。利用极轴角绘制直线,多段线编辑(拟合,f选项)
(5)桌椅。巩固“绘图”和“修改”命令。
(6)三视图。如何实现“长对正、高平齐、宽相等”投影关系。

第三周课外练习题画图思路:

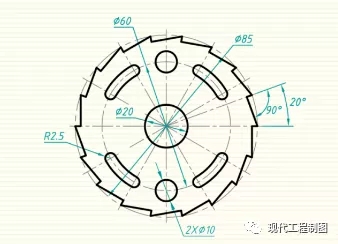

(1)绘制辅助线,用夹点编辑方法。(2)绘制“腰形图”(参照第1周练习4)并环形阵列4个。(3)绘制“锯齿”形并环形阵列18个。

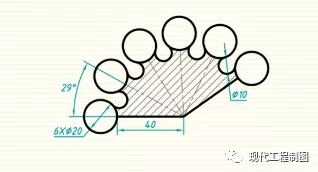

(1)绘制右侧的直线和圆(直径为20)。(2)将圆圆形阵列6个,阵列角度范围150°,(3)采用“切点、切点、半径”的方式绘制直径为10的圆,(4)修剪并环形阵列5个(120°范围阵列)。

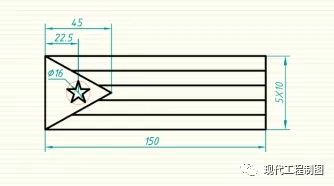

(1)绘制矩形,(2)绘制平行线(可用复制、偏移、多线、阵列等命令),(3)绘制三角形,(4)绘制五角星(绘制正五边形,用直线绘制五角星,或将直径为16的圆周标记5个等分点,用直线绘制五角星)。


(1)绘制下方的同心圆,(2)绘制上方的长圆形,(3)偏移得到第2个长圆形,(4)绘制“腰形图”并将右侧的两条线偏移至外侧,(5)三处圆角(半径为R15、R9、R13),(6)绘制两圆弧的公切线。
